AIチップが高消費電力時代に突入、シリコンキャパシタはいかにして先端パッケージングの戦略的キーデバイスとなるか？

過去数年間、AIの波は半導体産業の発展方向を変えました。NVIDIAやAMDなどの高性能AIアクセラレータが次世代製品を競って投入しており、チップ競争の焦点は「誰の演算能力がより高いか」から、「誰がより効率的に電力を管理できるか」へとさらに広がっています。

AIチップは高速で稼働する都市のようなものであり、演算コアは都市の中の大型工場、そして電力供給システムは都市全体の稼働を支えるエネルギーネットワークです。AIモデルがますます巨大化し、GPUが処理すべきデータ量が急速に増加するにつれて、チップが瞬間的に必要とする電流も大幅に増加します。電力供給の反応が十分に速くなければ、電圧変動を引き起こし、チップの性能に影響を及ぼす可能性があります。

したがって、AIチップが高消費電力時代へと向かう過程において、先端プロセスやパッケージング技術が注目されるだけでなく、過去には市場であまり注目されていなかったコンポーネントである——シリコンキャパシタ（Silicon Capacitor）も、半導体サプライチェーンにおける議論の焦点となりつつあります。

一、なぜシリコンキャパシタがAIチップの新たなニーズとなったのか？

電子システムにおけるコンデンサの役割は、電力システムにおける「予備エネルギーの池」のようなものです。チップが瞬間的に大量の電流を必要とする際、コンデンサは急速に電荷を放出し、電力供給の安定性を維持しなければなりません。

これまで、電子製品は主に積層セラミックコンデンサ（MLCC）に依存してデカップリング機能（すなわち、チップが瞬間的に大量の電流を必要とする際に、急速に電荷を提供し、電圧変動を低減すること）を果たしてきました。しかし、AIチップの演算速度と消費電力が絶えず向上するにつれて、従来のMLCCは次第に新たな課題に直面しています。

その理由は、MLCCが通常PCBやパッケージング基板上に配置されており、チップのコアから一定の距離があるためです。高速演算チップにとって、この距離は水道管が長すぎるようなものであり、水源が十分であっても供給速度に影響を与えます。

一方、シリコンキャパシタは半導体プロセスを利用し、シリコンウェハ上に直接キャパシタ構造を形成します。さらにチップのパッケージング内部に統合できるため、電力供給経路を大幅に短縮し、寄生インダクタンス（ESL）と寄生抵抗（ESR）を低減させ、電流をより迅速にチップへ到達させることができます。

簡単に言えば、MLCCは大型ダムのように、安定かつ大量の電力サポートを提供します。シリコンキャパシタはチップの傍に設置された小型の急速給水システムのように、瞬間的な需要を即座

低コスト、大容量

高周波、高速応答

主な用途

民生用電子機器

AI、ハイパフォーマンスコンピューティング、先端パッケージング

二、シリコンキャパシタの製造方法

実際には、シリコンキャパシタは全く新しい技術ではなく、過去にも一部の高周波通信や特殊な電子分野で応用されてきました。しかし、AIチップの消費電力が急速に上昇し、先端パッケージングが普及して初めて、その高周波、高密度、低寄生インダクタンスといった優位性が市場から本格的に重視されるようになりました。

シリコンキャパシタは「半導体プロセス」と「受動部品の特性」を組み合わせたものであり、本質的にはウェハ技術を用いて製造されるハイエンドなキャパシタ部品です。製造プロセスとしては、まず高抵抗シリコンウェハを基板とし、フォトリソグラフィとエッチング技術によって微細構造を形成した後、誘電体材料と金属電極を堆積させ、大量のマイクロキャパシタを形成します。

その中でも、ハイエンドのシリコンキャパシタ製品はディープトレンチキャパシタ（Deep Trench Capacitor）技術を採用し、シリコンウェハ内に深く狭い溝を形成して電極の有効面積を増やすことで、限られたサイズのままでもより高い静電容量を提供できるようにしています。このような技術コンセプトはDRAMにおけるディープトレンチキャパシタ技術と類似しており、シリコンキャパシタが単なる受動部品ではなく、半導体製造装置、材料、プロセス能力に大きく依存していることを示しています。

CoWoS、Chiplet、3D ICなどの先端パッケージング技術が急速に発展するに伴い、チップ内部のスペースはますます限られ、給電距離も継続的に短縮する必要があります。小型化が可能でパッケージング内部に統合できるシリコンキャパシタは、AIチップの電源インテグリティ（Power Integrity）を改善するための重要な技術の一つとなっています。

しかし、シリコンキャパシタは半導体ウェハプロセスを採用しているため、特殊なプロセス装置や生産能力リソースを投入する必要があり、プロセスの複雑さとコストは従来のセラミックコンデンサよりも高くなります。そのため、現在は主にAI GPU、広帯域メモリ（HBM）、ハイパフォーマンスコンピューティング（HPC）、先端パッケージングなど、性能要件が比較的高い市場に応用されています。

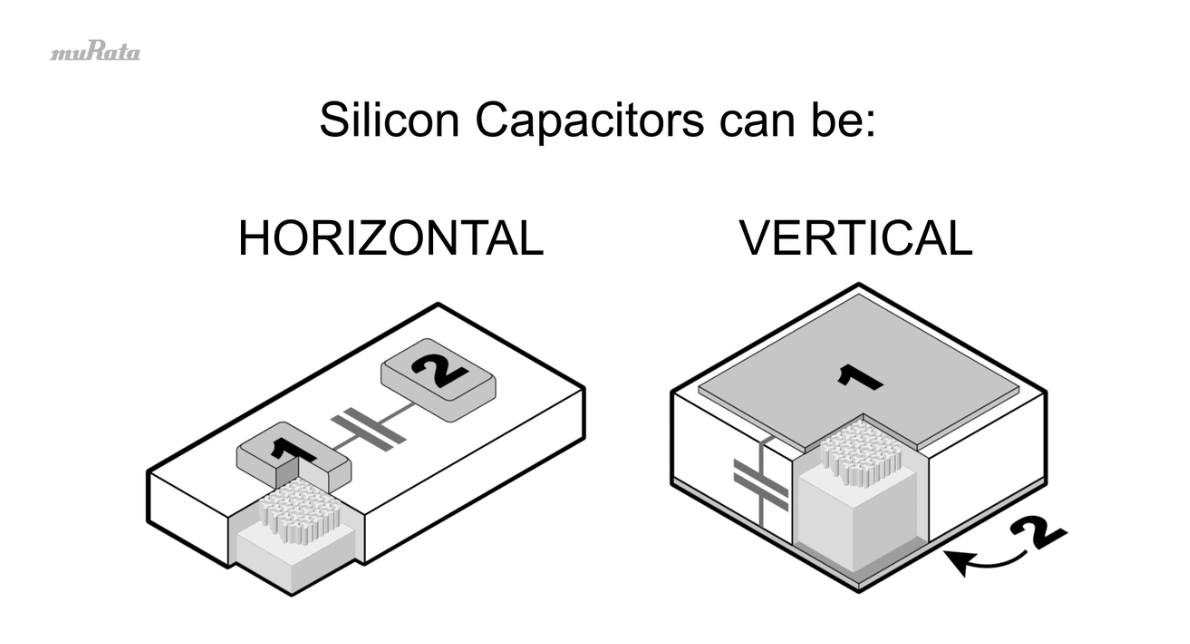

画像出典：Murata（村田製作所）公式動画

三、グローバルサプライチェーンの展開と台湾の発展機会

AIチップの給電品質に対する要求が日に日に高まる中、グローバルサプライチェーンもシリコンキャパシタ技術の展開を積極的に進め始めています。日本や米国の企業だけでなく、台湾の半導体サプライチェーンもさまざまな側面から関連技術の発展に取り組んでいます。

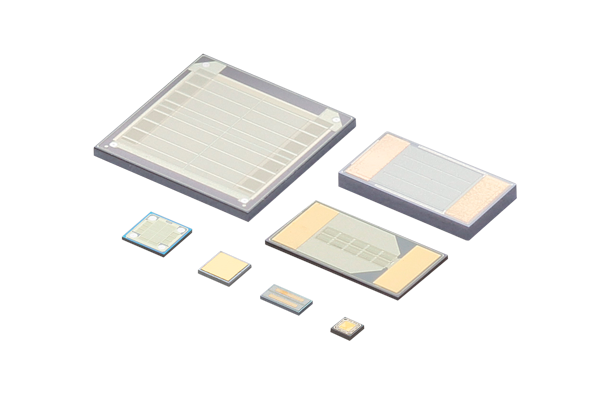

日本の受動部品大手であるMurata（村田製作所）はすでに量産型のシリコンキャパシタ製品を発表しており、光通信、車載、および高信頼性電子機器市場に応用しています。一方、米国のEmpower Semiconductorは、AI、ハイパフォーマンスコンピューティング、コパッケージドオプティクス（CPO）などの新興用途に注力し、パッケージング内に統合可能なシリコンキャパシタソリューションを開発しています。

台湾では、シリコンキャパシタ関連技術は単一のメーカーによって主導されているわけではなく、ファウンドリ、メモリ、IC設計、先端パッケージングなど、異なる分野に分散しています。例えば、TSMCはCoWoSやSoICなどの先端パッケージングプラットフォームを継続的に推進し、パッケージング内の電源インテグリティの重要性を高めています。PSMCとUMCは特殊プロセスおよび成熟したウェハ製造能力を備えています。WinbondはDRAMのディープトレンチキャパシタプロセスにおいて長年の経験を蓄積しています。APMemoryは近年、3Dメモリとヘテロジニアスインテグレーション技術の展開を積極的に進めています。AIチップの給電およびパッケージング統合に対する需要が高まるにつれて、これらの技術能力は将来のシリコンキャパシタ発展の重要な基盤となる機会を持っています。

AI時代において、チップの競争はもはやより微細なプロセスノードを追求することだけではなく、システム全体の能力向上にあります。いかにしてチップに「高速に演算し、安定して給電する」を行わせるかが、半導体産業の次の段階における重要な課題となり、シリコンキャパシタこそがこのトレンドの下で徐々に台頭している重要なコンポーネントです。

※本記事は三建産業情報（SUMKEN）の中国語記事をもとに日本語化したものです。技術的な用語や数値は原文に基づきます。
